iSpindel|iSpindle - Hidrômetro digital com Wi-Fi para fermentação

[lgbaldim]

qual o ângulo que ele marca em água a 20°c?

Quando calibrei eu coloquei em 18.06 graus que estava a temp da água e uma inclinação de 22,48



[lgbaldim]

Quando calibrei eu coloquei em 18.06 graus que estava a temp da água e uma inclinação de 22,48

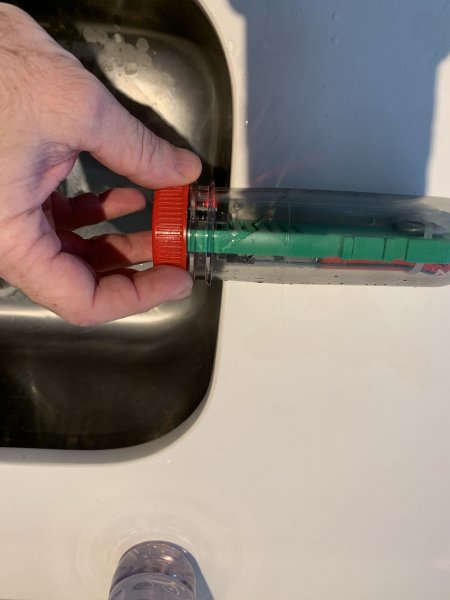

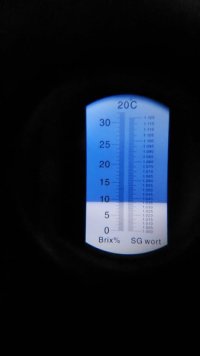

Achei qdo as imagens de quando calibrei... Medindo no refratômetro e depois pelo Ispindel.



[poseidonata]

Boa tarde pessoal, montei o ispindel e aparentemente está tudo certo, mas não consigo transmitir os dados para o blynk, nem para o aplicativo do Helton da geladeira, nem para o aplicativo do próprio ispindel seguindo as instruções! Já vi o vídeo do Dumpa fiz igual mad não transmite!
Consigo transmitir para o Brewfather normal no HTTP.

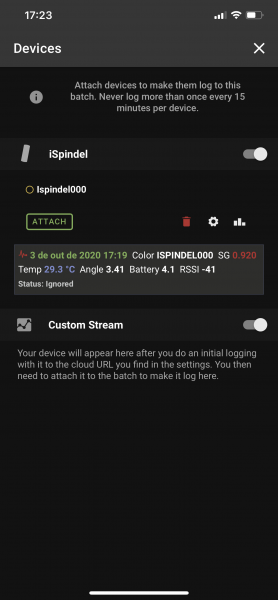

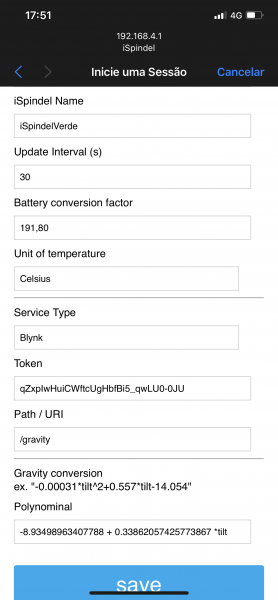

Seguem as telas configuração e Brew father, se alguém puder ajudar!



[Renato_Maia1]

Boa tarde pessoal, montei o ispindel e aparentemente está tudo certo, mas não consigo transmitir os dados para o blynk, nem para o aplicativo do Helton da geladeira, nem para o aplicativo do próprio ispindel seguindo as instruções! Já vi o vídeo do Dumpa fiz igual mad não transmite!
Consigo transmitir para o Brewfather normal no HTTP.
Seguem as telas configuração e Brew father, se alguém puder ajudar!

Oi Poseidonata

Notei que no setup do iSpindel ele é chamado de iSpindelVerde e nos demais iSpindel000.

Outro detalhe é que a SG está menor que 1. 0.968 com ângulo 25,27 e 0.920 com ângulo de 3,41, ângulo 3,41 ele tá quase na vertical.

O equipamento foi balanceado e calibrado? Ou seja, com água pura ele marca um ângulo próximo de 25 graus e na horizontal em torno de 90 graus?

30s é o mínimo pro brewfather, tente fazer um setup mínimo no ubidots, assim o tempo (30s) pode ser diminuído e você terá mais dados para analisar.



[poseidonata]

Ola Renato, muito obrigado pela resposta.
Então esse IspendelVerde é o nome, como eu fiz dois um preto e um verde coloquei o nome para diferenciar na hora de escolher.
Na verdade um não estava balanceado o outro sim, balancei 3 vezes mas não fica 1.0 na agua de jeito nenhum (vc conseguiu bater o 1000 na agua?). mas ta próximo e essa diferença acho que consigo ajustar no próprio BrewFather, e se a curva estiver correta não causa diferença no calculo do ABV - imagino eu.
Na verdade o que eu não to conseguindo de jeito nenhum é conectar eles no Blynk.
Mas do jeito que ta ja vou testar e ver no que da, to com uma Wit no fermentador assim que tirar na próxima brassagem ja uso ele e o controlador by Helton.



[Gu_MAZZA]

Ola Renato, muito obrigado pela resposta.
Então esse IspendelVerde é o nome, como eu fiz dois um preto e um verde coloquei o nome para diferenciar na hora de escolher.
Na verdade um não estava balanceado o outro sim, balancei 3 vezes mas não fica 1.0 na agua de jeito nenhum (vc conseguiu bater o 1000 na agua?). mas ta próximo e essa diferença acho que consigo ajustar no próprio BrewFather, e se a curva estiver correta não causa diferença no calculo do ABV - imagino eu.
Na verdade o que eu não to conseguindo de jeito nenhum é conectar eles no Blynk.
Mas do jeito que ta ja vou testar e ver no que da, to com uma Wit no fermentador assim que tirar na próxima brassagem ja uso ele e o controlador by Helton.

Provavelmente falta mais contra-peso.
Se vc "calibrou" e não está dando 1.000 OG na água, então sua calibração ficou errada.



[poseidonata]

Provavelmente falta mais contra-peso.
Se vc "calibrou" e não está dando 1.000 OG na água, então sua calibração ficou errada.

Valeu Gu_MAZZA, vou refazer essa calibragem.



[Renato_Maia1]

Ola Renato, muito obrigado pela resposta.
Então esse IspendelVerde é o nome, como eu fiz dois um preto e um verde coloquei o nome para diferenciar na hora de escolher.
Na verdade um não estava balanceado o outro sim, balancei 3 vezes mas não fica 1.0 na agua de jeito nenhum (vc conseguiu bater o 1000 na agua?). mas ta próximo e essa diferença acho que consigo ajustar no próprio BrewFather, e se a curva estiver correta não causa diferença no calculo do ABV - imagino eu.
Na verdade o que eu não to conseguindo de jeito nenhum é conectar eles no Blynk.
Mas do jeito que ta ja vou testar e ver no que da, to com uma Wit no fermentador assim que tirar na próxima brassagem ja uso ele e o controlador by Helton.

Como o Gu_Mazza disse, coloque mais peso no fundo do tubo pra afundá-lo, pode ser porca, chumbo de pesca, etc. Verifique também qual é o peso da bateria, o ideal é que tenha entre 44-48 gramas, tem algumas que são mais leves e aí só com o peso dela não se atinge os 25 graus de inclinação com água pura.



[poseidonata]

Como o Gu_Mazza disse, coloque mais peso no fundo do tubo pra afundá-lo, pode ser porca, chumbo de pesca, etc. Verifique também qual é o peso da bateria, o ideal é que tenha entre 44-48 gramas, tem algumas que são mais leves e aí só com o peso dela não se atinge os 25 graus de inclinação com água pura.

Valeu pessoal!
Refiz o contrapeso consegui atingir os 25 graus, fiz várias medições (15 no total) e inseri no site, a terceira fórmula quando gravo conforme vai aumentando a gravidade do líquido ela diminui, a segunda fórmula sempre me dá uma diferença de 1.003 a 1.005!
Por exemplo : a 37.1 grau de inclinação ela deveria me dar 1.011 e ela me dá 1.009!
Refiz várias vezes, tentei usar o arquivo Excel mas a diferença só aumenta!



[poseidonata]

Pessoal, sofri bastante mas consegui algo razoável, vou deixar minha experiencia que pode ajudar alguém.
Primeiro ponto, é antes da calibração achar o centro de gravidade correto do cilindro, para isso eu indico colocar ele na pia com a tampa dentro da pia com a gaveta na vertical (como na foto) e solta-lo, ele irá parar na posição correta, ai sim vc entra na configuração e aperta o botão calibrar.

Na formula eu percebi que o Ispindel não aceita formula com mais de 99 caracteres, se vc copia a formula da internet ele terá provavelmente entre 118 a 116 caracteres, isso causará um erro, pra inserir a formula vc deve tirar os espaços e trocar os dois tilt por ^2 e os três tilt por ^3, conforme o exemplo a baixo:

Formula tirada diretamente da planilha online com 116 caracteres:
-26.81860859992268 + 1.881384376194269 *tilt-0.04103983848818362 *tilt*tilt + 0.00034165337388971083 *tilt*tilt*tilt

Formula retirado os espaços e alterada com ^2 e ^3, com 98 caracteres:
-26.81860859992268+1.881384376194269*tilt-0.04103983848818362*tilt^2+0.00034165337388971083*tilt^3

Antes de colar a formula no spindel cola no word ou outro programa de texto e confere quantos caracteres tem na formula, se ela tiver ainda assim mais de 99 caracteres ira ocorrer erro. Nesse caso tente apagar alguma leitura.

Essas verificações foram feitas no tentativa e erro, então pode existir uma outra forma de solucionar o problema mais fácil e técnica, mas eu desconheço.



[LINKOL]

Boa tarde pessoal

Boa tarde Luc_Fer!
Comprei na China Wemos D1 mini e recebí mini ESP12F, tentei de todas as formas carregar o firmware, inclusive a sua versão "APORTUGUESADA" .
Só aparece a identificação da placa , mas não acessa a página do Ispindel para concluir a configuração.
Tentei os IP'S 192.168.4.1 , 192.168.100.30 , etc. e com várias versões de flash download tool.
Pode me ajudar?

Estou com o mesmo problema alguém sabe informar se estamos fazendo certo. Ou se tem que tem que instalar alguma coisas no Wemos ates de rodar o Firmware ?



[dumpa]

Estou com o mesmo problema alguém sabe informar se estamos fazendo certo. Ou se tem que tem que instalar alguma coisas no Wemos ates de rodar o Firmware ?

Ele tem que estar todo montado para conseguir acessar o modo AP do iSpindel, se estiver faltando algum componente ele não inicializa.



[wendell.borges]

Novos pre-releases na area ;-)



[Renato_Maia1]

Novo firmware lançado... 6.5.1. Não notei mudanças significativas.

https://github.com/universam1/iSpindel/releases



[rafaelmazali]

Boa tarde pessoal,

Estou montando um ispindel usando a placa wemos d1 mini.

porém não está funcionando corretamente.

A rede iSpindel aparece no wifi porém na hora de conectar dá erro, diz que o windows não pode ser conectar a esta rede.
Tentei várias versões de firmware porém sem sucesso, até troquei a d1 mini e tbm não funcionou.

Li em no forum do opensourcedistilling que o modelo de d1 mini com os cantos chanfrados não funcionam.

Alguém sabe algo sobre isso?

Peguei o log pela serial e aparece essas mensagens

FW 6.5.1
2.2.2-dev(38a443e)
Worker run!
mounting FS... mounted!
ERROR: failed to load json config

ERROR config corrupted
scanning for OW device on pin: 5
No devices found!
scanning for OW device on pin: 12
Found device with ROM = 28 AA A4 C9 13 13 1 42
Chip = DS18B20
Data = 1 97 1 4B 46 7F FF C 10 E3 CRC=E3
Temperature = 25.44 Celsius,
offsets not available
Boot-Mode: External System
power-cycle or reset detected, config mode
...........
ERROR no Wifi credentials

going to Config Mode
reboot RFCAL

Alguém tem idéia do que pode estar errado?



[rafaelmazali]

Boa tarde pessoal,

Estou montando um ispindel usando a placa wemos d1 mini.

porém não está funcionando corretamente.

A rede iSpindel aparece no wifi porém na hora de conectar dá erro, diz que o windows não pode ser conectar a esta rede.
Tentei várias versões de firmware porém sem sucesso, até troquei a d1 mini e tbm não funcionou.

Li em no forum do opensourcedistilling que o modelo de d1 mini com os cantos chanfrados não funcionam.

Alguém sabe algo sobre isso?

Peguei o log pela serial e aparece essas mensagens

FW 6.5.1
2.2.2-dev(38a443e)
Worker run!
mounting FS... mounted!
ERROR: failed to load json config

ERROR config corrupted
scanning for OW device on pin: 5
No devices found!
scanning for OW device on pin: 12
Found device with ROM = 28 AA A4 C9 13 13 1 42
Chip = DS18B20
Data = 1 97 1 4B 46 7F FF C 10 E3 CRC=E3
Temperature = 25.44 Celsius,
offsets not available
Boot-Mode: External System
power-cycle or reset detected, config mode
...........
ERROR no Wifi credentials

going to Config Mode
reboot RFCAL

Alguém tem idéia do que pode estar errado?

Resolvido o problema



[PauloCesar]

Resolvido o problema

Qual foi a solução encontrada para resolver o problema ?



[rafaelmazali]

Qual foi a solução encontrada para resolver o problema ?

Descobri que o problema eram as placas wemos falsificadas do aliexpress, elas gravavam a firmware e até geravam
o AP wifi, porém não conectavam testei com 2 placas do mesmo vendedor.
Comprei outra wemos pelo mercadolivre e funcionou de primeira.



[FabricioFLS]

Olá pessoal, ontem comecei a utilizar pela primeira vez o iSpindel em uma fermentação, juntamente com o brewfather.
Consegui fazer a conexão normalmente porém no gráfico não aparece a leitura da densidade, na tela de dispositivos ele aparece a inclinação do iSpindel mas na fermentação ele não me traz o valor da gravidade.
Alguém sabe me dizer onde eu possa ter errado?



[rafaelmazali]

Olá pessoal, ontem comecei a utilizar pela primeira vez o iSpindel em uma fermentação, juntamente com o brewfather.
Consegui fazer a conexão normalmente porém no gráfico não aparece a leitura da densidade, na tela de dispositivos ele aparece a inclinação do iSpindel mas na fermentação ele não me traz o valor da gravidade.
Alguém sabe me dizer onde eu possa ter errado?

View attachment 126158
View attachment 126159

Você fez a calibração do iSpindel e salvou a equação polinomial nas configurações dele?



[FabricioFLS]

Você fez a calibração do iSpindel e salvou a equação polinomial nas configurações dele?

Não, imaginei que viesse pré calibrado.



[rafaelmazali]

Não, imaginei que viesse pré calibrado.

Provavelmente é isso então,

Você comprou ele pronto? Se sim, a pessoa deve apenas ter gravado o firmware mas não deve ter feito calibração porque é bem trabalhosa de fazer



[Rafael Maximo]

Novo firmware lançado... 6.5.1. Não notei mudanças significativas.

https://github.com/universam1/iSpindel/releases

Bom dia!!!
Posso atualizar via OTA? pelo menu de configurações ou somente via USB e flasher?



[Renato_Maia1]

Bom dia!!!
Posso atualizar via OTA? pelo menu de configurações ou somente via USB e flasher?

Oi Rafael,

Pode atualizar via menu do iSpindel sim, mas pra acessar o menu tem colocá-lo no modo AP. Pra fazer isso basta curtocircuitar os terminais de reset. Antes de atualizar acesse e faça um print da tela do menu configuration pra salvar os dados da rede, do aplicativo e o polinômio que você usa, porque depois de atualizar o firmware todas essas informações são zeradas.



[Rafael Maximo]

Oi Rafael,

Pode atualizar via menu do iSpindel sim, mas pra acessar o menu tem colocá-lo no modo AP. Pra fazer isso basta curtocircuitar os terminais de reset. Antes de atualizar acesse e faça um print da tela do menu configuration pra salvar os dados da rede, do aplicativo e o polinômio que você usa, porque depois de atualizar o firmware todas essas informações são zeradas.

Obrigado Renato!

O meu iSpindel tem um botão adaptado pra dar esse curto rsrs

Show de bola, vou fazer isso então!

Versão final ta legal e estavel? 6.5.1?



[Renato_Maia1]

Obrigado Renato!

O meu iSpindel tem um botão adaptado pra dar esse curto rsrs

Show de bola, vou fazer isso então!

Versão final ta legal e estavel? 6.5.1?

Sim tá beleza.

O que necessitam mudar é o projeto em si, porque desde que a TDK descontinuou o chip MPU6050 do acelerômetro, estão usando um chip clone no módulo e de cada 10 módulos que você compra 4-5 tem vindo com defeito, não há controle de qualidade algum.☹



[Gu_MAZZA]

Nunca tive problemas com o MPU6050, como ele utiliza um barramento de comunicação então pode ser problemas no projeto, montagem, entre outras coisas.
Estou utilizando a versão 6.2.1 e está tudo normal também.

Os problemas mais comuns são com a bateria pois é um ambiente muito hostil pra ela e a eletrônica no geral.



[Renato_Maia1]

O problema em si não é o chip MPU-6050, ele sempre funcionou bem, só que a TDK - Inversense descontinuou sua fabricação e não foi só o MPU6050, o fez também com o MPU-6000, MPU-6500 e o MPU-20608-G lançando outra família de chips a MPU-20600 e ao descontinuar ela foi bem explicita na sua página ao dizer sobre o MPU-6050 [Not Recommended for New Designs].

Tendo a TDK descontinuado o chip, os clones entraram em ação e não exite um módulo GY-521 vendidos hoje em dia que não seja montado com chip clone. Parece não haver controle de qualidade algum, pois de cada 10 módulos vendidos, 4-5 tem vindo com defeito. No menu o iSpindel Info, tanto Tilt quanto Gravity aparece a mensagem "Nan", sinal que o módulo é defeituoso.



[Leonardo Lima]

Tenho placa sobrando já com os resistores soldados. Posso mandar pelo mesmo preço que comprei.
$7.45/4 = $1.86*3.30 = R$ 6,15

Ainda tem alguma plaquinha?
Sei que ja tem uns anos do post mas não custa tentar..



[Renato_Maia1]

Ainda tem alguma plaquinha?
Sei que ja tem uns anos do post mas não custa tentar..

Ainda tem alguma plaquinha?
Sei que ja tem uns anos do post mas não custa tentar..

Oi Leonardo,

Tenho ele montado (R$ 150,00) https://seller.shopee.com.br/portal/product/5078229794/

ou em kit (120,00) https://seller.shopee.com.br/portal/product/8639152454/

Abs
