Testei aqui e está funcionando normal, sem mexer em nada, não esqueceu de ligar algo? gnd do teclado?
[BrewUNO] Controlador de Brassagem para BIAB, Single Vessel e Tribloco
- Thread starter Scarabrew
- Start date
Help Support Homebrew Talk - Beer, Wine, Mead, & Cider Brewing Discussion Forum:
Testei aqui e está funcionando normal, sem mexer em nada, não esqueceu de ligar algo? gnd do teclado?
Márcio Douglas
Active Member
Show. Consegui fazer funcionar, só estavam invertidos os cabos do teclado. Agora é só ajustar as ordens dos botões no fonte, estão invertidos os comandos do teclado.
Obrigado.
Obrigado.
Márcio Douglas
Active Member
Pessoal. Muito obrigado, o projeto está praticamente pronto e funcional.
Mas me surgiu uma dúvida, Não conheço muito de eletrônica, sou apenas curioso e vocês podem me ajudar:
Adquiri dois destes tipos de leds pra colocar no painel, a ideia era colocar um pra demonstrar quando a bomba estivesse ligada e outro após o SSR, pra demonstrar quando ele estivesse sendo acionado.
Após o relê da bomba está funcionando perfeitamente, mas o que coloquei após o SSR, (um dos cabos em uma fase e outro cabo na saída 2 do relê) acaba criando uma "ponte" e deixando a resistência sempre acionada.
Fiz o mesmo teste com este tipo de led "olho de boi" e funciona perfeitamente, fica piscando demonstrando o acionamento da resistencia.
(tenho este em outro painel REX c100)
Será que há algo que possa fazer pra usar aquele tipo de led? Por que ele acaba criando esta "ponte"?
Obrigado a todos.
Mas me surgiu uma dúvida, Não conheço muito de eletrônica, sou apenas curioso e vocês podem me ajudar:
Adquiri dois destes tipos de leds pra colocar no painel, a ideia era colocar um pra demonstrar quando a bomba estivesse ligada e outro após o SSR, pra demonstrar quando ele estivesse sendo acionado.
Após o relê da bomba está funcionando perfeitamente, mas o que coloquei após o SSR, (um dos cabos em uma fase e outro cabo na saída 2 do relê) acaba criando uma "ponte" e deixando a resistência sempre acionada.
Fiz o mesmo teste com este tipo de led "olho de boi" e funciona perfeitamente, fica piscando demonstrando o acionamento da resistencia.
(tenho este em outro painel REX c100)
Será que há algo que possa fazer pra usar aquele tipo de led? Por que ele acaba criando esta "ponte"?
Obrigado a todos.
Julio Cezar Otto Junior
Well-Known Member
Seria interessante vc colocar a imagem de como vc fez a ligação, mas verifique se o led está ligado na mesma fase que a saída da resistência está ligada.
Márcio Douglas
Active Member
Obrigado pelo retorno Julio.
Vou anexar a foto: apesar de estar bagunçado os fio ainda, acho que dá pra notar:
Veja que um cabo do led está ligado em uma fase e o outro, que está ligado na saída do SSR, deveria acionar o led somente quando passar corrente pelo polo 2 do SSR, mas não, se eu deixar este led nesta posição, ele acaba fazendo uma "ponte" e já passa 220 direto para a resistência.
Mas interessante que usando aquele outro tipo de led olho de boi, não faz esta ligação.
Testei o led, está funcionando normalmente.
posso até gravar um vídeo pra demonstrar isso.
Vou anexar a foto: apesar de estar bagunçado os fio ainda, acho que dá pra notar:
Veja que um cabo do led está ligado em uma fase e o outro, que está ligado na saída do SSR, deveria acionar o led somente quando passar corrente pelo polo 2 do SSR, mas não, se eu deixar este led nesta posição, ele acaba fazendo uma "ponte" e já passa 220 direto para a resistência.
Mas interessante que usando aquele outro tipo de led olho de boi, não faz esta ligação.
Testei o led, está funcionando normalmente.
posso até gravar um vídeo pra demonstrar isso.
Márcio Douglas
Active Member
Nestas duas fotos vai dar pra ver bem o que quis dizer:
Na verdade com este led, não passa 220, passa 110, e o led fica sempre acesso, quando não deveria haver corrente, já que o sistema não está iniciado ainda:
Vejam, com o led (o led está aceso só que não dá pra notar na foto):
E sem o led:
Isso ultrapassa meus conhecimentos de eletrônica.
Na verdade com este led, não passa 220, passa 110, e o led fica sempre acesso, quando não deveria haver corrente, já que o sistema não está iniciado ainda:
Vejam, com o led (o led está aceso só que não dá pra notar na foto):
E sem o led:
Isso ultrapassa meus conhecimentos de eletrônica.
Julio Cezar Otto Junior
Well-Known Member
Cara se for para tentar adivinhar, o que eu acho que está acontecendo é o seguinte, o led é um diodo, então ele só deixa passar corrente em um sentido, mas a tensão da rede é alternada então ele acaba cortando metade do sinal, por isso só passa 110V e não 220V e além disso o SSR quando deixamos de enviar o sinal de conduzir, só deixa de conduzir quando a forma de onda da rede passa pelo 0V, mas devido ao diodo só deixar passar metade da forma de onda não esta passando pelo 0V então o SSR nunca desarma.
Acho que o ideal seria trocar o led por uma lâmpada de corrente alternada.
Eutenio neto
Well-Known Member
@Márcio Douglas
Tenta colocar um diodo simples em série com esse led que está “criando a ponte” tipo 1N4004
Testa ele num sentido, se acionar a resistência inverte o sentido dele
Tenta colocar um diodo simples em série com esse led que está “criando a ponte” tipo 1N4004
Testa ele num sentido, se acionar a resistência inverte o sentido dele
Gu_MAZZA
Well-Known Member
- Joined
- Mar 12, 2017
- Messages
- 505
- Reaction score
- 318
Exato, o SSR desligado é uma referencia 0V pro diodo, ele está retificando e conduzindo pelo menos metade da senoide.
Daí ele vai criar um retificador de onda completa.
Márcio Douglas
Active Member
@Gu_MAZZA , então o ideal seria trocar o tipo da lâmpada mesmo?
Acho que usando aquela "olho de boi" dá certo, mas fica desproporcional no painel.
Gu_MAZZA
Well-Known Member
- Joined
- Mar 12, 2017
- Messages
- 505
- Reaction score
- 318
Vc até consegue ligar alguma lampada LED na saída AC, mas teria que haver um circuito antes dele e complicaria mais.
Pra usar no AC o correto ai seria alguma lampada AC como por exemplo as incandescentes.
Não conheço "olho de boi".
Pro seu caso acho que a melhor opção é ligar o LED mas no DC, que seria no sinal de comando que vai pro SSR e ou pro relé mecânico.
Eutenio neto
Well-Known Member
@Márcio Douglas
No meu Brewuno, uso um led comun para a indicação da resistência ligada, ligado na saída do SSR
Vou anexar aqui o diagrama caso você queira utilizar essa sinalização sua que está "criando a ponte",
no seu caso, não vai precisar do resistor porque ela já é 220V
No meu Brewuno, uso um led comun para a indicação da resistência ligada, ligado na saída do SSR
Vou anexar aqui o diagrama caso você queira utilizar essa sinalização sua que está "criando a ponte",
no seu caso, não vai precisar do resistor porque ela já é 220V
Attachments
Márcio Douglas
Active Member
Rapaz, também nunca tinha ouvido falar, mas é como eles chamam na eletrica que comprei:
Pois é Mazza, também nunca tinha ouvido falar, mas pelo menos é como chamam aqui na elétrica onde comprei.
Eutenio, este diodo seria na saida do do SSR, na outra fase, ou tanto faz?
Obrigado
Eutenio neto
Well-Known Member
Entre a saída do SSR e o neutro,
dessa forma, vc tem certeza que está saíndo 220v do SSR na hora que for para ligar e que não está saindo tensão dele na hora que é para desligar…
Ja peguei SSR defeituoso que o comando mandava desligar e ele continuava conduzindo, ou seja, a resistência continuava ligada
dessa forma, vc tem certeza que está saíndo 220v do SSR na hora que for para ligar e que não está saindo tensão dele na hora que é para desligar…
Ja peguei SSR defeituoso que o comando mandava desligar e ele continuava conduzindo, ou seja, a resistência continuava ligada
Manoel Junior
Member
Bom dia!
Tô pesquisando pra montar o sistema brewuno, é possível montar usando somente o wemos, sem LCD teclado e placa extensora? Pretendo usar uma resistência e uma bomba apenas.
Tô pesquisando pra montar o sistema brewuno, é possível montar usando somente o wemos, sem LCD teclado e placa extensora? Pretendo usar uma resistência e uma bomba apenas.
Julio Cezar Otto Junior
Well-Known Member
Acredito que sim, eu montei o sistema brewmaniacEX sem o lcd e teclado, controlo pelo celular ou pelo pc, como os 2 sistemas possuem o mesmo hardware acredito que dê para fazer o mesmo com o BrewUno.
Manoel Junior
Member
Vc montou só com o wemos ou comprou a placa do mazza ou do dumpa? Se não for muito incômodo poderia compartilhar fotos do seu esquema de montagem, vi bons comentários sobre esse brewmaniacex tbm
Julio Cezar Otto Junior
Well-Known Member
só com o wemos mesmo, não estou com ele agora aqui, mas basicamente fiz o seguinte esquema.
Manoel Junior
Member
Obrigado, ajudou muito!!!
amfernando
New Member
Boa tarde pessoal,
Pretendo montar um sistema Double Vessel com automação baseado no Brewuno e com placa do Mazza. Não entendo muito de programação, tenho somente uma noção básica. Alguém sabe me dizer se consigo "alterar" o sistema (códigos) para acrescentar mais 02 sensores de nível de água, um para para ligar/desligar a bomba quando o nível de água atingir máximo e outro para desligar a resistência se a água atingir o nível mínimo? Gostaria de montar um sistema semelhante ao sistema da K58 da ezbrew
Pretendo montar um sistema Double Vessel com automação baseado no Brewuno e com placa do Mazza. Não entendo muito de programação, tenho somente uma noção básica. Alguém sabe me dizer se consigo "alterar" o sistema (códigos) para acrescentar mais 02 sensores de nível de água, um para para ligar/desligar a bomba quando o nível de água atingir máximo e outro para desligar a resistência se a água atingir o nível mínimo? Gostaria de montar um sistema semelhante ao sistema da K58 da ezbrew
Zig
Well-Known Member
Por curiosidade, por quanto sai para montar um sistema desse para uma panela ? Uso BIAB e tenho interesse em um controlador desses. Deve dar uma trabalheira sem fim montar um desses…
marcel jose grando
Active Member
O brewuno não tenho certeza, apesar de ser baseado no brewmaniac que tem isso já implementado, mas tem que habilitar na compilação, não é complexo mas um pouco confuso pós o manual não é lá essas coisas.
https://github.com/vitotai/BrewManiacEsp8266/blob/master/docs/UserManual/A2.Kettle-RIMS.md
amfernando
New Member
Valeu amigo, vou dar uma pesquisada pra conhecer o brewmaniac!
marcel jose grando
Active Member
Na verdade se tu não tem a manha aconselho comprar um beermax, não é barato mas funciona bem. Mas a maioria não usa essas elétricas no BAG; normalmente nas singles vessel, com cesto de malte ou bi bloco. Pra fazer bí ou tri bloco o brewmaniac e o brewno fazem, mas o custo com panelas resistências e tudo mais sobe muito. No geral se gasta só no controlador com o básico uns 300 fácil fácil. Dai depende de como tu quer montar o setup
Leonardo Lima
Active Member
Pessoal, boa noite.
Alguém teve problema com a medição da temperatura no momento da brassagem? No meu caso, a temperatura zerou quando estava a uns 65º e quase ferrei com tudo.
Eu tenho um poço térmico na panela e o sensor de temperatura estava dentro.
Percebi depois que ao remover o sensor do poço, a temperatura voltava a marcar.
Alguém teve problema com a medição da temperatura no momento da brassagem? No meu caso, a temperatura zerou quando estava a uns 65º e quase ferrei com tudo.
Eu tenho um poço térmico na panela e o sensor de temperatura estava dentro.
Percebi depois que ao remover o sensor do poço, a temperatura voltava a marcar.
marcel jose grando
Active Member
Faça o aterramento da panela se seu sensor for o ds18b20 em casos específicos pode dar interferência pela baixa tensão de funcionamento. A resistência gera um campo magnético que cria potencial, principalmente se for inox a panela.
Leonardo Lima
Active Member
A paneta é de inox e está aterrada, o sensor é o ds18b2.
Lembrei que o problema ocorria quando inseria o sensor até o final do poço termico(15cm) e quando eu retirava o sensor ou nao inseria ele até o final, a temperatura voltava a ser marcada.
Seria alguma possivel falha no sensor ou alguma necessidade de reinstalaçao de firmware?
marcel jose grando
Active Member
Então substitua o sensor, provavelmente fio rompido. Esses sensores incluindo os termistores vem com uma fiação ridícula de frágil.
Zig
Well-Known Member
Opa, me chama no PV e vamos conversar
Leonardo Lima
Active Member
Como tenho outro aqui, vou fazer um teste. Mas o curioso é que só deixa de marcar quando ele é retirado do fundo do poço termométrico. Se fosse fiação, daria mesmo fora.
mezzarivinicius
New Member
- Joined
- Oct 1, 2017
- Messages
- 4
- Reaction score
- 1
Tive o mesmo problema amigo, e embora o pessoal já tenha te respondido, é mau-contato ou umidade na parte interna do sensor.
Mesmo que não pareça, se mexer nele e movimentar fora do poço, vai conseguir reproduzir a falha. Resolvi trocando o sensor e isolando bem (inclusive desmontando a capa original que veio com o sensor).
Boa sorte!
Leonardo Lima
Active Member
Obrigado, vou fazer isso!
Abs
Leonardo Lima
Active Member
dumpa
Well-Known Member
- Joined
- Aug 28, 2014
- Messages
- 272
- Reaction score
- 124

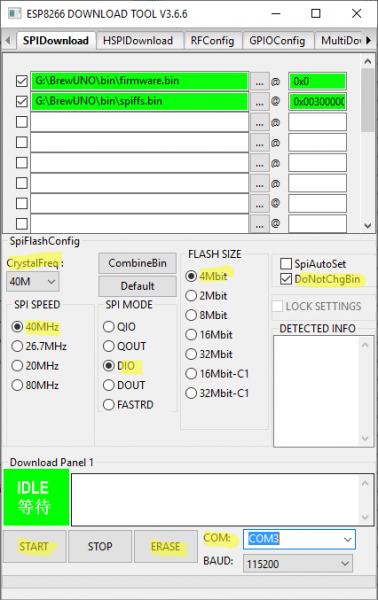

Agora está mais simples instalar o Brewuno.
BrewFlasher é um aplicativo de desktop que permite ao usuário fazer flash de firmware específico para um ESP32 ou ESP8266. Ele irá localizar automaticamente o firmware na internet, baixá-lo e colocá-lo no seu chip com o mínimo de entradas necessárias. Simples, rápido e mágico.
https://www.brewflasher.com/
BrewFlasher é um aplicativo de desktop que permite ao usuário fazer flash de firmware específico para um ESP32 ou ESP8266. Ele irá localizar automaticamente o firmware na internet, baixá-lo e colocá-lo no seu chip com o mínimo de entradas necessárias. Simples, rápido e mágico.
https://www.brewflasher.com/
Last edited:
Zig
Well-Known Member
Leonardo Lima
Active Member
Ola amigo, senão me engano nas configurações do brewuno já tem essa opção.
wendell.borges
Well-Known Member
- Joined
- Apr 4, 2016
- Messages
- 153
- Reaction score
- 53
Manoel Junior
Member
Alguém que instalou direto no wemos pode me ajudar?
Tá quase todo montado mas tô com duvida quando ao Terra, no wemos só tem um lugar pra conectar terra, e nesses esquemas tem fio terra para os reles, sensor de temperatura e buzzer. A única porta que identifiquei como terra no wemos é conectei a fonte de 5v que alimenta o wemos.
Onde conecto esses outros terra GND?
