Motorizando moinho de malte

[Fdamata]

Qual a rotação ideal para o moinho?



[LuizOliveira]

Para poder calcular a rotação final, pode-se usar o documento em anexo, que explica muito facilmente.



[almeida_gj]

Muito bom o material.

O link que tinha colocado sobre a calculadora que usei estava com pau.

Entra em http://www.csgnetwork.com/ e digita na busca "pulley", é o primeiro link.

Cálculo direto, só entrar com as variáveis. Deu certinho.



[Fdamata]

Gustavo, eu gostaria de saber qual deve ser a velocidade que devo considerar para dimensionar o sistema. Calcular é relativamente simples de calcular, eu só não sei qual o critério ser considerado, quantos rpm devo considerar para dimensionar.



[LuizOliveira]

Um motor, normalmente tem 1750RPM, acredito que reduzindo a 1/4 dessa velocidade já esteja bastante bom. Ou seja, +ou- 400RPM



[Luz]

Qual a rotação ideal para o moinho?

Abaixo de 500 RPM, algumas pessoas falam que o ideal é 250.

Da uma olhada nesse video:
[ame]https://www.youtube.com/watch?feature=player_embedded&v=jalMvAdlS8E[/ame]

Isso são 190 RPMs



[almeida_gj]

Gustavo, eu gostaria de saber qual deve ser a velocidade que devo considerar para dimensionar o sistema. Calcular é relativamente simples de calcular, eu só não sei qual o critério ser considerado, quantos rpm devo considerar para dimensionar.

É isso mesmo que disseram, que o ideal está entre 160 e 250. O meu ficou com uns 210. Abs



[Marcospmc]

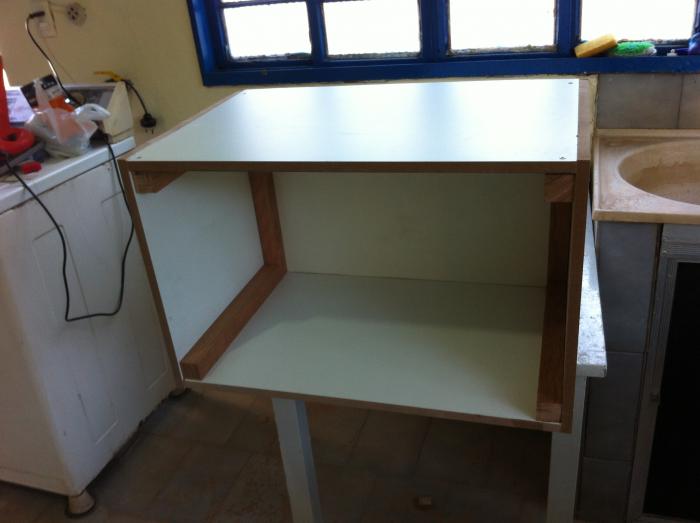

Boa tarde galera, a um tempo postei uma imagem do meu moedor motorizado. Fim de semana passado resolvi dar uma de marceneiro de fundo de quintal e fiz um suporte melhorzinho para o moedor. Só peço desculpas pelo amadorismo, pois pode ter algum marceneiro profissional cervejeiro por aqui... hehehe. Segue as imagens.



[Marcospmc]

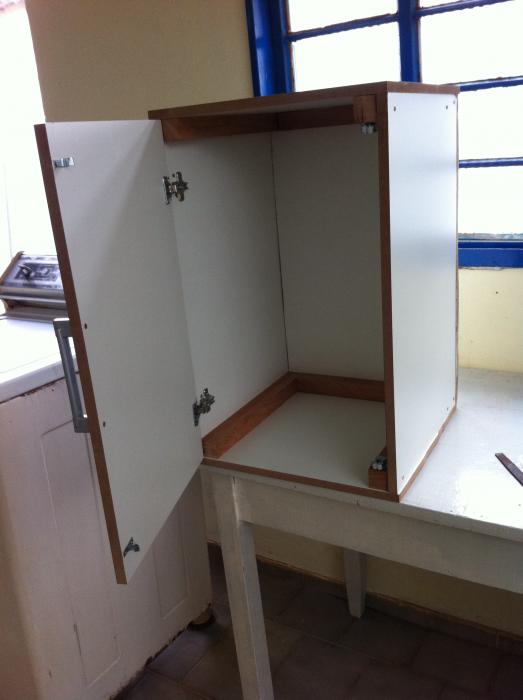

Mais fotos



[almeida_gj]

Muito bom. De quanto é esse motor?



[Marcospmc]

Muito bom. De quanto é esse motor?

1/3 hp



[Marcospmc]

Ainda falta alguns ajustes na correia e nas polias . Mas está funcionando bem.
segue o vídeo: http://youtu.be/bjer9s9Oc6E



[almeida_gj]

Beleza, valeu. É que tô com um de 1/4, inclusive já falei bem dele aqui, mas tô achando meio fraco. Ele anda travando, principalmente com trigo.

Talvez um de 1/2 ou até mesmo 1cv tô pensando em por.

Abs



[ramonmedeiros]

Galera, alguém sabe uma loja para comprar polias por um preço bom?



[ortegabio]

Muito bom, fiz algo parecido, mas com um moinho de 2 rolos.

Marcos, quais as especificações de motor e polia que vc usou??



[marilea silveira]

Para quem nao tem quem faça tantos estudos sobre motores e polias vai quebrando o galho com uma furadeira msm adaptada ao moinho kkkkkkk e rapidaoooo kkkk



[r08menezes1]

Para quem nao tem quem faça tantos estudos sobre motores e polias vai quebrando o galho com uma furadeira msm adaptada ao moinho kkkkkkk e rapidaoooo kkkk View attachment 120462

Apesar de não o ideal é o melhor que tem pois na mão perde-se muito tempo.Tenho usado uma aparufusadeira elétrica de 18V ( maior potente ) e tem dado resultad meu moinho não é o adequado mas como veio no kit que comprei de um amigo vou usando esse mesmo por enquanto.

Enviado de meu Moto G (5S) Plus usando Tapatalk



[Silvio Costa]

rapaz, que engenhoca hein, parabéns.



[Silvio Costa]

Para quem nao tem quem faça tantos estudos sobre motores e polias vai quebrando o galho com uma furadeira msm adaptada ao moinho kkkkkkk e rapidaoooo kkkk View attachment 120462

Fiz a mesma coisa com o meu, porém pus um parafuso de vaso sanitário (NOVO) kkkkk, direto no encaixe da trava que fixa a manivela original, ai encaixo a furadeira e aperto o mandril, dai não tem risco de empenar o parafuso. Ficou perfeito.



[lucianoximenes]

Muito bom, fiz algo parecido, mas com um moinho de 2 rolos.

bom dia, pode me passar esse projeto?



[Vitor Bremenkamp]

Sim Guenther, encosta. É um triturador de milho, então os sulcos são grandes e os dentes encostam no metal, de leve mas encostam. Preciso deixar a rotação quase proximo ou pouco acima do que seria na mão.

O ideal seria utilizar um motor de portão eletrônico, ou qualquer outro motor de torque. Estou montando um com o mesmo tipo de moinho.



[lucianoximenes]

Muito bom, fiz algo parecido, mas com um moinho de 2 rolos.

BOM DIA, TEM MAIS FOTOS, E INFORMACOES, PODERIA ME PASSAR NO ZAP? (11) 99930-1819



[theodorovictor]

Muito bom, fiz algo parecido, mas com um moinho de 2 rolos.

Marcos boa tarde !
Teria o desenho ou dimensoes do funil que voce fez (Base, Altura e Boca) ?

Obrigado



[Rafael Montagner]

Eu resolvi fazer um moinho de rolos com um cilindro de massa manual antigo da minha vó aqui. Mandei pro torno pra esticar o eixo do cilindro motor e colocar uma polia. Fiz um suporte com umas cantoneiras que eu tinha paradas aqui em casa, comprei dois metros de chapa de calha pra fazer a "lataria" e fui fazendo. Usei um motor de máquina de lavar de 1/4hp que eu tinha. As polias fazem uma redução pra aproximadamente 190 rpm. Até agora tá funcionando tudo até melhor do que o esperado.

O resultado foi isso aqui:



[jfmoretti]

Comprei meu moedor no modelo mais barato e depois adaptei um motor de tanquinho que tinha, as polias (calculadas para 200 rpm) e ficou bom demais. O interessante é que esses motores são fáceis de arranjar em desmontes por prêços irrisórios.. No meu caso, desmontei um tanquinho que ia pro lixo e aproveitei motor, suporte e uma polia. A polia maior tive que comprar e adaptar.



[Aguiar]

Onde vocês compram/mandam fazer as polias e como fazem para adaptar nesses moinhos de rolo?



[jfmoretti]

Onde vocês compram/mandam fazer as polias e como fazem para adaptar nesses moinhos de rolo?

Muita coisa depende da sua imaginação e peças disponíveis. No meu caso, a polia maior fui obrigado a comprar do fabricante do moinho (Daddy Mills). A polia menor, do motor, foi feito por um mecânico daqui ( mantendo a relação aproximada de uns 200 rpm). Os suportes acoplados na estrutura são de madeira (pintada de preto) e o suporte metálico do motor, que acopla numa placa de madeira, eu tive sorte e mantive o que estava no tanquinho. Caiu como uma luva. Mas dá pra bolar várias artimanhas. Saiu bem mais barato caso comprasse pronto. Abraços. Qualquer dúvida estamos por aqui.........



[Gabrielcalo]

Comprei meu moedor no modelo mais barato e depois adaptei um motor de tanquinho que tinha, as polias (calculadas para 200 rpm) e ficou bom demais. O interessante é que esses motores são fáceis de arranjar em desmontes por prêços irrisórios.. No meu caso, desmontei um tanquinho que ia pro lixo e aproveitei motor, suporte e uma polia. A polia maior tive que comprar e adaptar.

Amigo, como você prendeu essa roldana no eixo do moinho? Que peça é essa preta?

Eu tenho uma aqui que ficou um pouco folgada no eixo e acaba "correndo" e para de moer.



[jfmoretti]

Amigo, como você prendeu essa roldana no eixo do minho? Que pessa é essa preta?

Eu tenho uma aqui que ficou um pouco folgada no eixo e acaba "correndo" e para de moer.

Acho que vc está falando da peça após o motor, ligada numa chapa preta de madeira. Essa peça faz parte do motor quando retirei-o do tanquinho. Fiquei com ela e acabou servindo certinho. Montei o moedor baseado numa correia número 18. Quando terminei percebi que estava folgada e coloquei a número 17 (comprimento menor), forçando um pouquinho só para colocá-la e deu certo. Não escorrega. Outra chapa preta de madeira fica intercalada entre as barras que vem no moinho e ela está ligada na outra chapa que segura o motor. O tipo de polia e o da correia devem ser correspondentes. Do mesmo tipo.
Continuo a disposição......... . Abraços.



[Gabrielcalo]

Acho que vc está falando da peça após o motor, ligada numa chapa preta de madeira. Essa peça faz parte do motor quando retirei-o do tanquinho. Fiquei com ela e acabou servindo certinho. Montei o moedor baseado numa correia número 18. Quando terminei percebi que estava folgada e coloquei a número 17 (comprimento menor), forçando um pouquinho só para colocá-la e deu certo. Não escorrega. Outra chapa preta de madeira fica intercalada entre as barras que vem no moinho e ela está ligada na outra chapa que segura o motor. O tipo de polia e o da correia devem ser correspondentes. Do mesmo tipo.
Continuo a disposição......... . Abraços.

Estou falando dessa pecinha preta que marquei na imagem. Parece-me que ela serve para travar a roldana no eixo do moinho. Quando fui montar o meu moinho comprei a roldana e ela vem sem furo. Após fazer o furo, ele entra no eixo do moinho mas com a força do motor a roldana gira, mas não tem atrito o suficiente pra fazer o eixo girar junto, e "corre", sacou? Então a roldana gira com o motor, mas ela não faz os rolos do moinho girarem.
