iSpindel|iSpindle - Hidrômetro digital com Wi-Fi para fermentação

[Haifang]

Pergunta idiota, mas como eu acesso a pagina web dele hahahaha no brewpiless eu coloco só o ip já no ispindel qdo eu coloco só o ip não carrega...

quando aperta o reset 4x, ele liga uma rede wifi chamada ispindel. com qualquer dispositivo wifi vc conecta nessa rede e no navegador entra no endereço 192.168.4.1 , vai em info e veja se os dados estão alterando conforme o esperado. Caso algo esteja com defeito ou mal montado vai aparecer um valor 0.00 (isso aconteceu na minha primeira tentativa, o giroscopio estava queimado e na segunda o sensor de temperatura estava mal soldado).



[Luc_Fer]

Olá @felipemm , os resistores e capacitores são todos smd, no tamanho 0805. O sensor de temperatura não é smd, mas dobrei os pinos e soldei como se fosse smd. Quanto à lista de componentes e o esquema, vou postar assim que estiver em casa, pois estou em viagem atualmente!

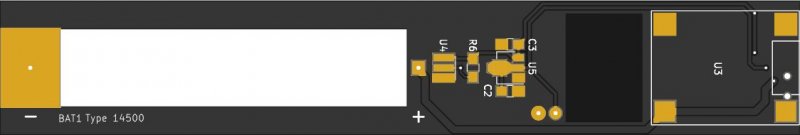

Boa tarde,segue a lista de componentes da placa compartilhada::

U1: Módulo ESP12E (ESP12f e ESP12S também podem ser usados)
U2:Módulo Acelerômetro GY521
U3:Módulo Carregador de bateria TPS4056-FC75(micro usb,4 pinos, sem circuito de proteção)
U4:Sensor de temperatura DS18B20(encapsulamento TO92)
U5: Regulador de tensão HT7333-1 ou -A (encapsulamento SOT89)
SW1: Chave liga/desliga smd, modelo PCM12SMTR
Sw2:Micro Chave Smd 4 Pinos 3mm X 4mm X 2mm
Bat1: Bateria recarregável 14500, 3,7 V ou 4,2V. O modelo que eu usei vem com proteção interna.
*Todos os resistores e capacitores são smd, no tamanho 0805.
R2: Resistor 470k
R3: Resistor 12k
R6: Resistor 4K7
R10: Resistor 12k
R14: Resistor 330
R21: Resistor 100k
C2, C3: Capacitor 10uF
Lembrando que a primeira programação do módulo ESP12E tem de ser feita antes da soldagem. As atualizações de firmware depois são feitas pelo wifi, dentro do portal do iSpindel.
A área acima do "-" serve para colocar um contrapeso. No meu caso uma porca quadrada com um pedaço de parafuso deu uma inclinação de 24 graus.



[joaomg]

quando aperta o reset 4x, ele liga uma rede wifi chamada ispindel. com qualquer dispositivo wifi vc conecta nessa rede e no navegador entra no endereço 192.168.4.1 , vai em info e veja se os dados estão alterando conforme o esperado. Caso algo esteja com defeito ou mal montado vai aparecer um valor 0.00 (isso aconteceu na minha primeira tentativa, o giroscopio estava queimado e na segunda o sensor de temperatura estava mal soldado).

Por algum motivo pelo qual eu não sei, ta funcionando agora hahahahhaha , entrei la na pagina web dele, ta tudo funcionando direitinho, agora vou só calibrar ele obrigadão



[fernandogd]

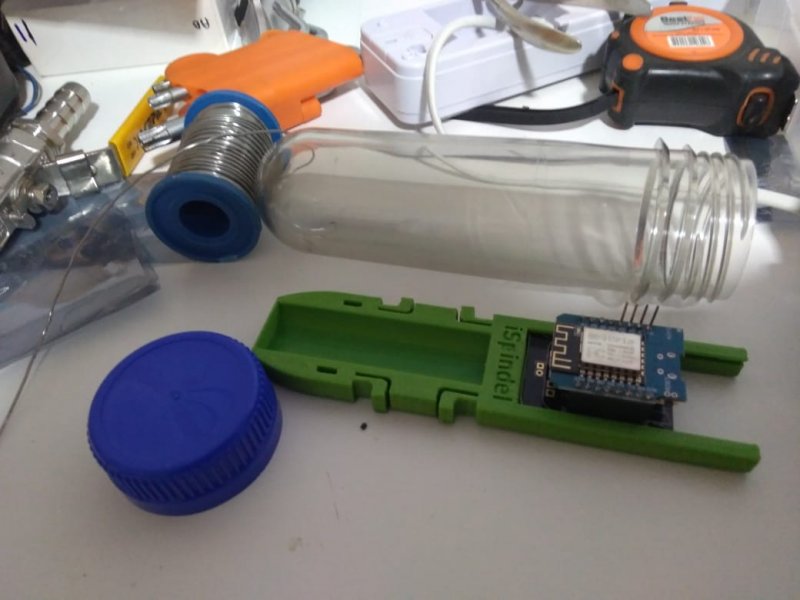

O meu tá tomando forma, com o que tachegando tô montando!



[caju]

Meu problema é bem parecido com o seu. No meu caso, o iSpindel só manda os dados pro Ubidots quando eu reseto ele. Aí ele manda os dados uma única vez e depois não manda mais. Mesmo as luzes piscando no intervalo correto, ele não chega a mandar os dados pro Ubidots. Aí se eu reseto ele, ele manda mais uma vez e nunca mais manda nada (e pisca as luzes normalmente de 20 em 20s - que é o intervalo que estou usando para testes). O que será que pode ser?

Conseguiu resolver?
O problema pode estar no seu roteador, aconteceu isso comigo quando deixei na casa de um amigo, na minha casa funciona mas na dele nao. Alguém que manja de rede ai sabe como resolver?



[Gu_MAZZA]

Primeiros passos.



[EngRocha]

Não tenho a paciência pra comprar e ficar esperando as peças e muito menos a capacidade técnica pra montar um desses.
Colegas, o que vocês acham deste à venda no Mercado Livre: https://produto.mercadolivre.com.br/MLB-1062940698-ispindel-densimetro-digital-montado-completo-_JM ?
Sou realmente muito leigo no assunto.
Ele falou que precisa acessa pelo Ubidots. É gratuito? Tem como acessar diretamente no PC?
O que acham?



[Gu_MAZZA]

O Ubidots é uma plataforma web que vai receber os dados do seu iSpindel e vai lhe mostrar em formas de gráficos, e vc acessa ela por uma página da web estando em qualquer local com acesso a internet.
Existem outras formas de receber os dados, como pelo BrewPilles, CraftBeerPi, HTML, Local Host.......

O Ubidots tem aversão estudante (gratuita) e a versão industrial que é paga.

Se vc não quer colocar a mão na massa, não aconselho a comprar o desse anúncio pois vc terá todo o trabalho de calibrá-lo que é uma das partes mais chatas do processo.



[EngRocha]

O Ubidots é uma plataforma web que vai receber os dados do seu iSpindel e vai lhe mostrar em formas de gráficos, e vc acessa ela por uma página da web estando em qualquer local com acesso a internet.
Existem outras formas de receber os dados, como pelo BrewPilles, CraftBeerPi, HTML, Local Host.......

O Ubidots tem aversão estudante (gratuita) e a versão industrial que é paga.

Se vc não quer colocar a mão na massa, não aconselho a comprar o desse anúncio pois vc terá todo o trabalho de calibrá-lo que é uma das partes mais chatas do processo.

Obrigado Gu_MAZZA!
Então posso utilizar a versão estudante do Ubidots pra sempre? Esse do anuncio você falou que dá muito trabalho pra calibrar, mas uma pessoa leiga no assunto, como eu, seria capaz? Teria outra opção?



[Haifang]

Obrigado Gu_MAZZA!
Então posso utilizar a versão estudante do Ubidots pra sempre? Esse do anuncio você falou que dá muito trabalho pra calibrar, mas uma pessoa leiga no assunto, como eu, seria capaz? Teria outra opção?

existe o TILT, é uma versão comercial do Ispindel que ja vem pronta pra usar. Mas é uma fortuna!!
https://tilthydrometer.com/

Calibrar o ispindel dá um pouco de trabalho sim, mas nao é um bixo de sete cabeças.



[Gu_MAZZA]

Obrigado Gu_MAZZA!
Então posso utilizar a versão estudante do Ubidots pra sempre? Esse do anuncio você falou que dá muito trabalho pra calibrar, mas uma pessoa leiga no assunto, como eu, seria capaz? Teria outra opção?

Acredito que de pra usar pra sempre sim a versão estudante.

Dá um certo trabalho calibrar, tem erros no tutorial (na verdade falta informação), tem que instalar um programinha e tem que estudar.

Eu pretendo vender o meu mas como um produto para qualquer pessoa, que ela não tenha que se preocupar com grandes coisas, somente conectar o Wi-Fi. Isso agrega valor ao produto, só que vou comercializá-lo a um preço justo e bem acabamento bem caprichado.
Está dando um trabalhão, mas vai ficar muito bom. srsrsrrsrs



[Haifang]

Acredito que de pra usar pra sempre sim a versão estudante.

Dá um certo trabalho calibrar, tem erros no tutorial (na verdade falta informação), tem que instalar um programinha e tem que estudar.

Eu pretendo vender o meu mas como um produto para qualquer pessoa, que ela não tenha que se preocupar com grandes coisas, somente conectar o Wi-Fi. Isso agrega valor ao produto, só que vou comercializá-lo a um preço justo e bem acabamento bem caprichado.
Está dando um trabalhão, mas vai ficar muito bom. srsrsrrsrs

como pode ser visto na pagina oficial no github, o projeto so pode ser comercializado com autorização expressa dos criadores.
https://github.com/universam1/iSpindel#lizenz

acredito que dificilmente ele vai vir te processar caso voce venda alguns ispindels prontos com o intuito de obter lucro, mas vai da sua consciencia



[Gu_MAZZA]

Então!! O projeto é Open Source e eu tenho acesso a todo conteúdo disponível, posso fazer oq bem entender mesmo o criador "impondo" leis. Mas no caso em questão, eu alterei e vou alterar mais coisas como por exemplo o Hardware que é exclusivo meu, com algumas características que facilitará a o manuseio do equipamento, vou alterar partes do código para também poder facilitar qualquer leigo manusear e o equipamento vai pronto, calibrado.
O que vou vender não é o iSpindel, mas é o Densímetro Digital baseado no iSpindel, vou cobrar o valor do meu conhecimento e trabalho empregado para produzir esse produto. Compreende?



[EngRocha]

Quando estiver pronto avise, Gu_MAZZA.



[rlcout]

Então!! O projeto é Open Source e eu tenho acesso a todo conteúdo disponível, posso fazer oq bem entender mesmo o criador "impondo" leis. Mas no caso em questão, eu alterei e vou alterar mais coisas como por exemplo o Hardware que é exclusivo meu, com algumas características que facilitará a o manuseio do equipamento, vou alterar partes do código para também poder facilitar qualquer leigo manusear e o equipamento vai pronto, calibrado.
O que vou vender não é o iSpindel, mas é o Densímetro Digital baseado no iSpindel, vou cobrar o valor do meu conhecimento e trabalho empregado para produzir esse produto. Compreende?

Relaxa Mazza!! Não esquenta com isso!! Vai fundo no seu projeto!!



[cerveja73]

Então!! O projeto é Open Source e eu tenho acesso a todo conteúdo disponível, posso fazer oq bem entender mesmo o criador "impondo" leis. Mas no caso em questão, eu alterei e vou alterar mais coisas como por exemplo o Hardware que é exclusivo meu, com algumas características que facilitará a o manuseio do equipamento, vou alterar partes do código para também poder facilitar qualquer leigo manusear e o equipamento vai pronto, calibrado.
O que vou vender não é o iSpindel, mas é o Densímetro Digital baseado no iSpindel, vou cobrar o valor do meu conhecimento e trabalho empregado para produzir esse produto. Compreende?

Opa, tem previsão para começar a comercializar? Também tenho interesse. Parabéns pelo projeto!



[LINKOL]

Boa tarde !!!
Alguém comprou a mais esse Big Tubo e tem pra vender ? Preciso de 2 e os anuncios do Mercado livre vem 10 tubos. Não compensa comprar pelo frete que esta.



[Gu_MAZZA]

Opa, tem previsão para começar a comercializar? Também tenho interesse. Parabéns pelo projeto!

Esse ano ainda amigo, estamos trabalhando para deixar bem legal, fácil e apresentável o produto.



[Mantovani]

Bom dia!
Eu já fiz a montagem e carreguei o firmware.bin (V6.0.1). Ao ligar, não aperece a rede iSpindel000, mas sim a rede FaryLink_4519B2, com o mesmo IP 192.168.4.1, porém não consigo acessar a página de configurações. Alguém sabe o que está acontecendo e como resolver?
Obrigado.

*** Atualizando: Fiz o downgrade do firmware e funcionou conforme o esperado!

*** Novo problema: temperatura travada em -127°! Alguma sugestão para testar o termômetro? ou só trocando para saber se é ele. E se não for, o que poderia ser?
Obrigado!!

Segue dados da rede:



[phcassa]

Meu problema é bem parecido com o seu. No meu caso, o iSpindel só manda os dados pro Ubidots quando eu reseto ele. Aí ele manda os dados uma única vez e depois não manda mais. Mesmo as luzes piscando no intervalo correto, ele não chega a mandar os dados pro Ubidots. Aí se eu reseto ele, ele manda mais uma vez e nunca mais manda nada (e pisca as luzes normalmente de 20 em 20s - que é o intervalo que estou usando para testes). O que será que pode ser?

Amigo o meu está acontecendo a mesma coisa. Conseguiu resolver? Pode me dar uma luz?



[fernandogd]

O meu já é outra coisa, carreguei o firmware.bin (V6.0.1), no entanto ao gravar usei em configurações o braudate em 230400 gravou mas não deu certo e nem me deixa acessar, não aparece o wi-fi, e quando ligo no pc fica piscando o led azul e fica fazendo zuada como se tivesse conectando e desconctando o tempo todo.
EDIT: Esse acho q n tem conserto msm.

Gravei outro com 57600, consegui entrar nas configurações e começar a configurar configurei a rede e reiniciei, mas até agora nada, quando ligo o ispindle ele sumiu do do wi-fi, alguma dica?(fiz o down nesse ultimo para 6.0 não resolveu)

EDIT: Eu vi o esquema do reset 4 vezes.

Edit 2: o meu nao estava mandando os dados a cada 20 seg como programei, foi entao que observei que coloquei 2 resistores de 4.7k, eles sao parecidos! Muita atenção!



[fernandogd]

Pessoal, fiquei curioso, estava a configurar o ispindle e tem um campo lá battery conversion factory, pra q serve?

No mais pra quem como eu tá liso, eu abri uma bateria de notebook q tava parado aqui, qual n foi minha surpresa ao ver que as celulas são samsung 26c, é uma alternatuva as panasonic. Outro amigo me deu outra bateria abri e tinha mais 3. Separei elas, verifiquei polaridade e coloquei p carregar no ispindle msm. Ta dando certobate agora. Estou na terceira bateria. Sempre observo se ela esta esquentando p saber se ta em curto, então sabendo carregar direitinho e testar é uma alternativa barata.



[LINKOL]

6 - MONTAGEM DO DISPOSITIVO

Diagrama:

1 - Soldar o conector macho pela parte de baixo da placa para reduzir a altura e permitir o encaixe no tubo de plástico.

2 - Colocar os soquetes com conector longo e curto e soldar a placa Wemos.

3 - Não cortar os 4 últimos pinos longos.

4 - Remover o LED do GY-521. Os 4 pinos da direita não devem ser conectados a nada.

5 - Soldar os resistores, cabos e switch. Soldar por cima é mais fácil.

6 - Soldar os fios de acordo com o seguinte diagrama.

7 - Soldar o sensor de temperatura DS18B20. Somente o pino do meio soldado ao resistor é que deve ser soldado ao conector da placa Wemos. Os outros dois pinos (Vcc e GND) não devem ser soldados à placa Wemos.

8 - Remover o diodo da placa Wemos. Instale 4 pinos para conectar o carregador Tp4056. As conexões estão indicadas em vermelho.

9 - Soldar o a placa TP4056. A bateria será soldada utilizando fios à esta placa (Observe os polos positivo e negativo).

10 - Monte no tubo de plástico conforme abaixo.

Boa tarde ! Estou montando o iSpindel como um curioso afinal não tenho experiencia nenhuma com a coisa, espero que de certo. Me apareceu uma duvida no seu passo a passo tem a remoção de led´s e diodos das placas. É nessesario fazer essa remoção ? e o porque ? Não tenho experiencia de solda com componentes tao pequenos tenho medo de estragar. Da pra montar sem retirar esse lé e diodo ?

Obrigado.



[Haifang]

Boa tarde ! Estou montando o iSpindel como um curioso afinal não tenho experiencia nenhuma com a coisa, espero que de certo. Me apareceu uma duvida no seu passo a passo tem a remoção de led´s e diodos das placas. É nessesario fazer essa remoção ? e o porque ? Não tenho experiencia de solda com componentes tao pequenos tenho medo de estragar. Da pra montar sem retirar esse lé e diodo ?

Obrigado.

se nao me engano é necessário retirar esses componentes para nao entrar em curto na hora que estiver carregando.

Eu tambem nao tinha quase nenhuma pratica com eletronica. Dica: compre um estanhador com a ponta mais fina possivel.



[caju]

Boa tarde ! Estou montando o iSpindel como um curioso afinal não tenho experiencia nenhuma com a coisa, espero que de certo. Me apareceu uma duvida no seu passo a passo tem a remoção de led´s e diodos das placas. É nessesario fazer essa remoção ? e o porque ? Não tenho experiencia de solda com componentes tao pequenos tenho medo de estragar. Da pra montar sem retirar esse lé e diodo ?

Obrigado.

O diodo vc tem que tirar, depois de montado vc nao deve ligar o cabo na placa wemos, retirando o diodo vc evita curto. Soh retire ele depois de instalar o software. Vc pode retirar com uma pinça, ele sai facil, mas com o ferro de solda tb funciona, só tomar cuidado de nao encostar ele em outro lugar pq vai danificar a placa. O led nao eh obrigatório, se retirar a bateria dura mais tempo.



[LINKOL]

se nao me engano é necessário retirar esses componentes para nao entrar em curto na hora que estiver carregando.

Eu tambem nao tinha quase nenhuma pratica com eletronica. Dica: compre um estanhador com a ponta mais fina possivel.

Valeu pela ajuda



[LINKOL]

O diodo vc tem que tirar, depois de montado vc nao deve ligar o cabo na placa wemos, retirando o diodo vc evita curto. Soh retire ele depois de instalar o software. Vc pode retirar com uma pinça, ele sai facil, mas com o ferro de solda tb funciona, só tomar cuidado de nao encostar ele em outro lugar pq vai danificar a placa. O led nao eh obrigatório, se retirar a bateria dura mais tempo.

Valeu Caju pela ajuda ! Essa de retirar somente depois de instalar o software ja não sabia, ia fazer merda. Já aproveitando cara eu posso instalar o software na Wemos antes de colocar na placa com os outros componentes ou tenho que monta ele primeiro pra depois instalar ?



[caju]

Valeu Caju pela ajuda ! Essa de retirar somente depois de instalar o software ja não sabia, ia fazer merda. Já aproveitando cara eu posso instalar o software na Wemos antes de colocar na placa com os outros componentes ou tenho que monta ele primeiro pra depois instalar ?

Vc deve instalar primeiro. Primeira coisa eh instalar ele, pra saber se sua placa ta ok. Imagina vc monta tudo e depois vai instalar e descobre que a placa ta queimada.



[Haifang]

Valeu Caju pela ajuda ! Essa de retirar somente depois de instalar o software ja não sabia, ia fazer merda. Já aproveitando cara eu posso instalar o software na Wemos antes de colocar na placa com os outros componentes ou tenho que monta ele primeiro pra depois instalar ?

não necessariamente precisa instalar antes, pode ser depois. mas se for instalar depois, precisa estar conectado com a bateria pois o USB nao vai fornecer energia ao sistema ( o circuito foi interrompido ao retirar o diodo).
vale a penas instalar antes já pra saber se está funcionando.



[LINKOL]

Vc deve instalar primeiro. Primeira coisa eh instalar ele, pra saber se sua placa ta ok. Imagina vc monta tudo e depois vai instalar e descobre que a placa ta queimada.

Valeu quando chegar todos os componentes vou montar se precisar ja sei com quem contar valeu pelas dicas.
